УШП (Утеплена шведська плита)

Утеплена шведська плита

Серед інших видів плитних фундаментів дещо осібно стоїть так звана УШП — утеплена шведська плита. Вперше її почали використовувати в Скандинавії — а її клімат дуже близький до нашого. Потім УШП почала набирати популярність в Європі і Північній Америці.

УШП — це монолітний утеплювальний низькозаглубленний фундамент, в який відразу закладаються водопровід, каналізація і теплі підлоги. Відмінна несуча здатність такої плити дозволяє використовувати її на насипних, рухливих і слабких ґрунтах, в регіонах, де ґрунт промерзає, а також в хімічно агресивних ґрунтах - внаслідок високої стійкості пінополістиролу, оточуючого фундаментну плиту з усіх боків.

Шведський утеплений фундамент прекрасно підходить для малоповерхового і котеджного будівництва. Рекомендується для зведення дерев'яних будинків (з колод, бруса), будинків з цегли та блоків.

УШП-фундамент — не універсальне рішення, а лише одне з можливих. Як і в інших конструкцій фундаменту, в УШП є свої плюси та мінуси. Існують фактори, що перешкоджають застосуванню утеплених фундаментів цієї конструкції через їхню невисоку жорсткість, є і фактори, які сприяють вибору УШП в якості фундаменту.

Ключова особливість УШП — утеплення екструдованим пінополістиролом (пінопластом) знизу і по всіх бічних гранях, а також закладка в товщу плити труб водяного опалення. Таким чином, в зборі утеплена шведська плита являє собою одночасно:

• фундамент;
• перекриття першого поверху;
• опалювальну систему першого поверху;
• чорнову підлогу.

На неї можна відразу встановлювати стіни, а потім монтувати чистові покриття для підлоги.

Переваги УШП

Серед численних переваг УШП можна назвати наступні:

• Шведська плита, утеплена зовні, є акумулятором тепла, що дозволяє досягти стабільної температури в будинку.
• Нема потреби зводити стяжку для теплої підлоги.
• У стиках підлоги та стін, в кутах відсутні містки холоду.
• УШП-фундамент швидко зводиться, скорочуючи час будівництва.
• Товстий шар утеплювача скорочує тепловтрати, а відтак зекономити на опаленні.
• Шляхом застосування водонепроникного пінополістиролу досягається хороша гідроізоляція фундаментної плити.
• Зменшення товщини плити коштом того, що жорсткий утеплювач допомагає розподіляти навантаження на ґрунт і не передає деформації на саму плиту при його русі.
• Температурний режим плити набагато стабільніший, внаслідок чого вона повільніше руйнується.
• Перед заливкою плити під неї закладають дренаж і каналізацію, а в тілі плити розміщуються електрокабелі та водопровід - тобто, всі комунікації виявляються прихованими. Це економить час і скорочує число технологічних операцій.
• Для здійснення всіх робіт з укладання УШП не потрібно використання важкої техніки.

Етапи зведення УШП

В основі фундаменту лежить подушка з утрамбованих піску і дренажу. На неї закладається шар теплоізоляційного матеріалу, на якій лежить власне плита, армована 12-міліметровими арматурними прутами — в ній забетоновані труби теплої підлоги та інші комунікації.

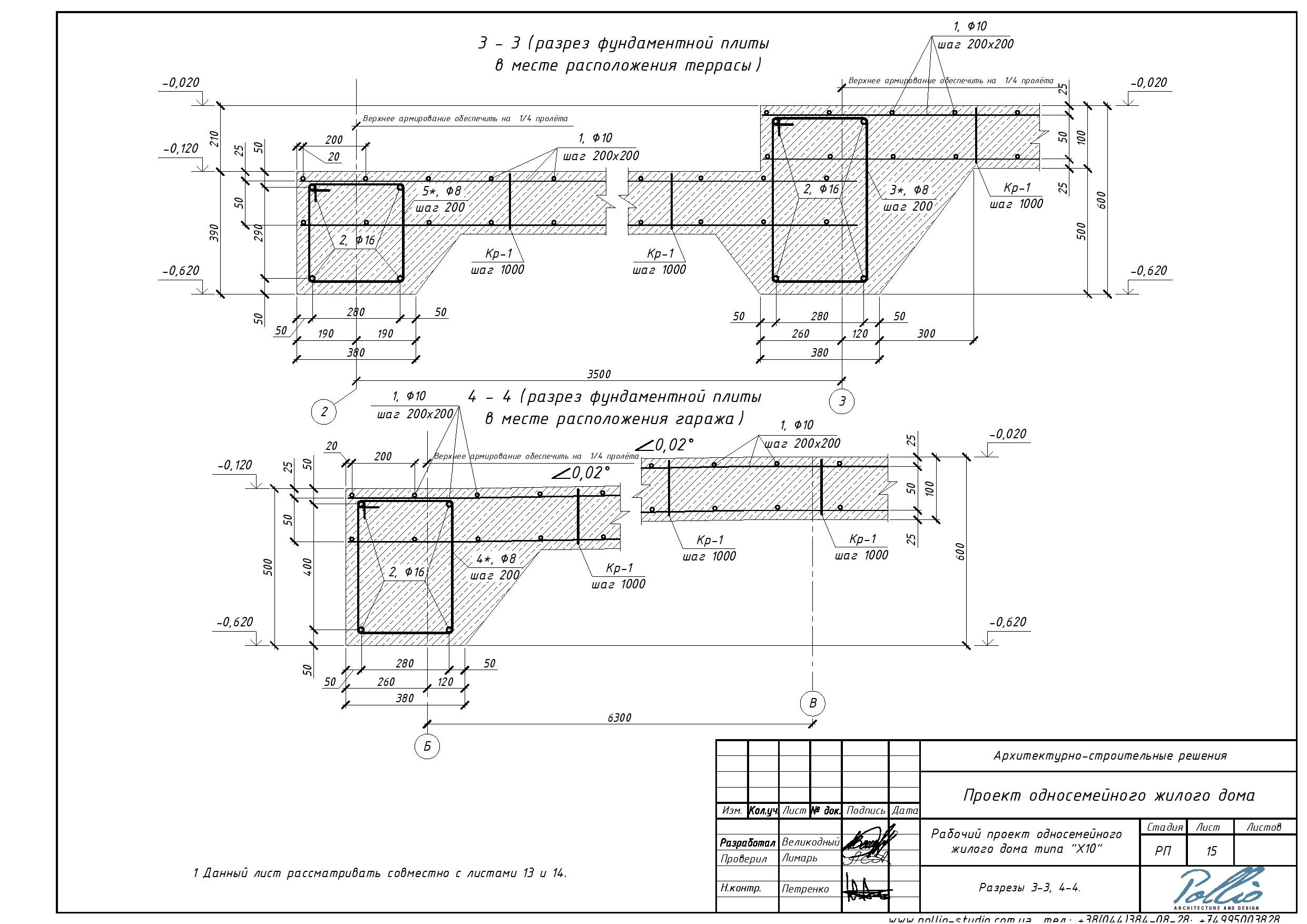

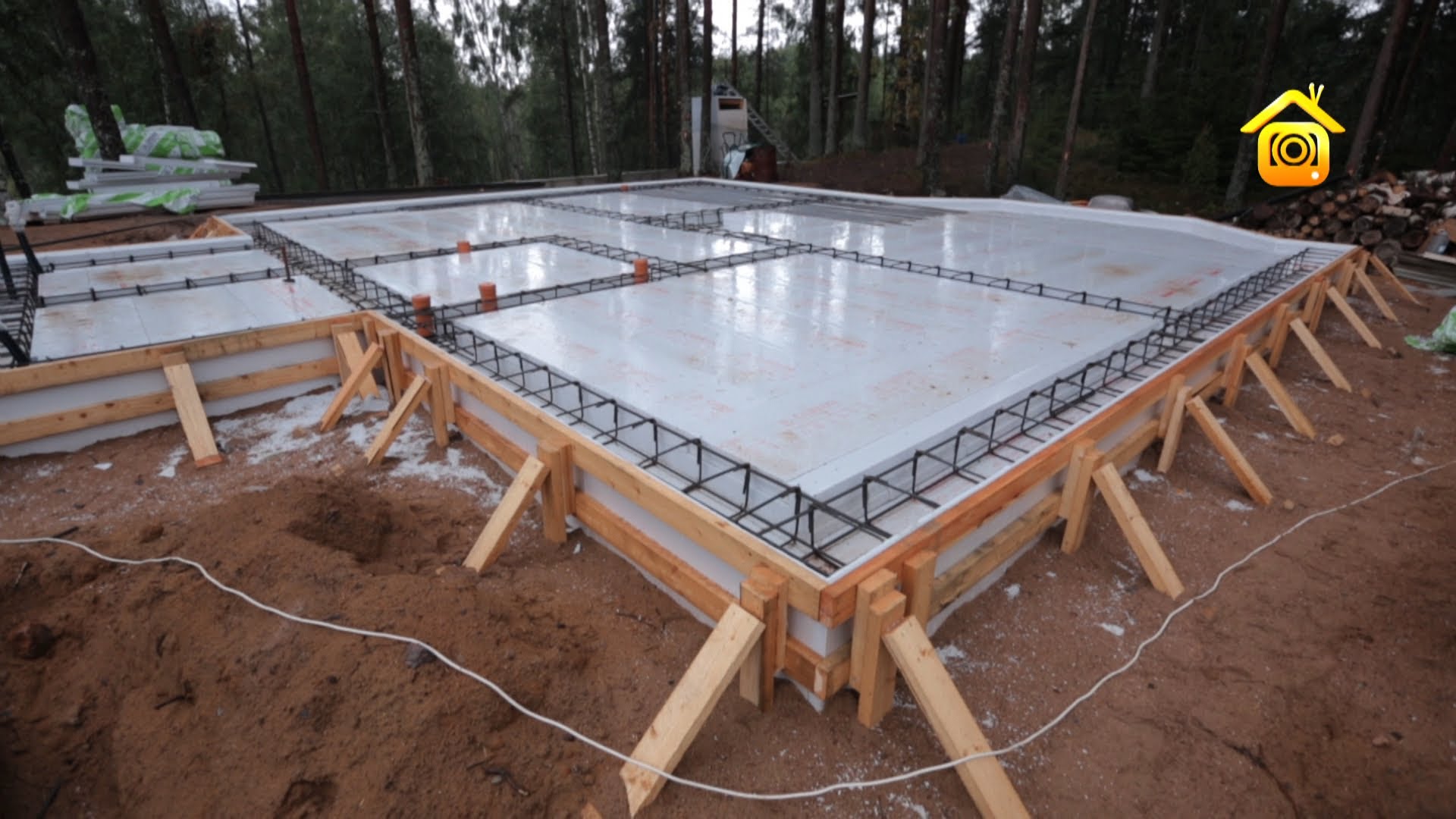

Особливістю такої конструкції є те, що шведська плита захищена утеплювачем з боків і знизу. Під стінами розташовуються ребра жорсткості, це дозволяє підвищити міцність і заощадити бетон. Ребра жорсткості зазвичай мають товщину близько 20 см, а решта площі плити — близько 10 см. Під плитою розташовується близько 20 см утеплювача, що дозволяє зробити будинок дуже теплим.

Процедура зведення фундаменту виглядає наступним чином.

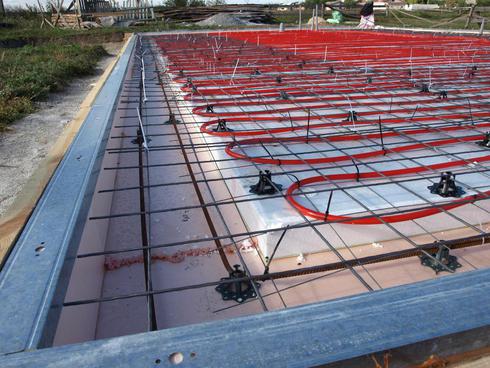

Спочатку виймається верхній шар ґрунту. Потім засипається і трамбується пісок, укладається дренаж, монтуються труби інженерних комунікацій. Засипається і трамбується гравій. По периметру фундаменту зводиться опалубка, і з боків прокладається шар бічної теплоізоляції — екструдованого пінополістиролу. Потім укладається необхідна кількість пінополістиролу, що формує основний шар теплоізоляції. Після цього укладається дванадцятиміліметровий арматурний пруток, прокладаються труби системи "тепла підлога".

Особливості монтажу

Для того, щоб забезпечити нормальну роботу фундаменту і запобігти морозному спучуванню, слід передбачити облаштування системи відводу ґрунтових вод (в її ролі може виступати дренажна система по периметру об'єкта). Важливим моментом є облаштування невспучуванної підготовчої подушки з щебеню або крупного піску (якщо вони закладаються пошарово — їх рекомендується розділити геотекстилем).

До використовуваного теплоізоляційного матеріалу, на який будуть передаватися всі навантаження споруди, висуваються високі вимоги по міцності. Тому буде раціонально використовувати спеціальні утеплювальні плити для фундаментів — вони відрізняються високою міцністю на стиск і низькими показниками водопоглинання.

Вартість УШП-фундаменту

Помилково думати, що фундамент, закладений по УШП-технології, буде істотно дешевше всіх інших. Якщо порівнювати його з щільним монолітним фундаментом, то економія за рахунок заміни частини арматури й бетону на екструдований пінополістирол виявиться неістотною — близько одного кубометра бетону на 10 квадратних метрів готового фундаменту. Вартість буде залежати від конкретного проекту — на великих площах вартість стрічкового фундаменту аналогічної площі може виявитися менше, проте зростуть витрати на зворотну засипку і зведення підлог.

Остаточна вартість формується багатьма факторами, і в якості приблизного орієнтира ряд будівельних фірм вказує ціну близько 2-4 тисяч гривень за квадратний метр. Залишається лише з'ясувати, які матеріали й роботи будуть включені у зведення фундаменту (в тому числі й додаткові).

Слід враховувати не тільки вартість матеріалів, з яких буде зведено фундамент, і витрати на його зведення, а й економію при подальшій експлуатації. За рахунок високої теплоефективності витрати на опалення будуть знижені, а при сучасних розцінках на паливо це досить актуально.
